产品概述
本设备适用于铝合金、铜合金、塑料、木材、蜡模、玉石、玻璃等多种材料加工。封闭式紧凑结构，适合产品打样、小批量生产、教学培训和实验室使用。
谐波减速器
紧凑传动结构，高刚性、低噪音，大幅提升定位精度。
独特齿轮设计
1μm轨迹精磨
CMP热处理
水冷主轴
800W大功率主轴，高效冷却，ER11A夹头，径向跳动小。
标配24000转
可选40000转
主轴跳动3–5μm
直流伺服电机
编码器反馈，控制精度更高、响应更快、负载运动更稳定。
36V 1500转
15位绝对值编码器
低噪音、低振动
技术参数
项目
参数
项目
参数
设备尺寸
宽600×深400×高510 mm
设备重量
75 kg
包装尺寸
宽800×深600×高800 mm
包装重量
120 kg
工作台尺寸
Φ100 mm
工作台最大负载
5 kg
XYZ有效行程
X160×Y200×Z130 mm
A/C轴行程
A：-30°–120°，C：360°
三轴加工范围
X160×Y200×Z125 mm
四轴加工范围
圆柱Φ150×高105 mm / Φ100×高120 mm
三轴精度
平行度/垂直度0.03 mm；空间精度＜0.02 mm
四轴精度
平行度/垂直度0.05 mm；空间精度＜0.05 mm
XYZ滚珠丝杠
X/Z：1204 C7；Y：1604 C7；可选C5
A/C轴
1:80谐波减速器，回差＜1′
线性导轨
X/Z：上银MGN12；Y：上银MGN15
机身材质
45#淬火钢+AL6061-T6航空铝
加工速度
4000 mm/min，视材料而定
防护系统
风琴防尘+油封防水防尘
主轴
Φ65 mm水冷主轴
刀具直径
ER11，0–8 mm，长度≤75 mm
驱动电机
36V直流伺服，1500转/分
主轴电机
800W，24000转，可选40000转
电源
输入220V，输出36V 15A
控制系统
Windows
对刀仪
1.5N接触力，重复精度2μm
支持软件
DNC Studio、PowerMill、SprutCAM、Fusion 360、NX/UG、Mastercam
机床结构
五轴运动结构：X、Y、Z直线轴 + A/C旋转轴。紧凑机械布局，适合小型精密零件和复杂曲面加工。
视频介绍
对比设备性能，学习基础操作流程。
设备对比视频
查看Desktop NC Turbo在紧凑型五轴加工中的表现。
操作教学视频
学习设备基础安装、操作与加工流程。
标准配置清单
序号
类型
名称
说明
数量
1
主机设备
Desktop NC Turbo
整机含防护罩+工业触控电脑
1
2
夹具
A型自定心虎钳
方料夹持范围：8–55 mm
1
3
刀夹
ER11筒夹
ER11-4、ER11-6
2
4
刀具
铣刀套装
0.2mm平底刀×10；2/4/6mm铣刀×2；R1球刀×2
18
5
电气
电源控制箱
电机控制+变频器
1
6
电源
电源线
设备供电线
1
7
数据
USB数据线
电脑与机床连接
1
8
控制
手轮
手动控制轴运动
1
9
工具
内六角扳手
1.5–10mm，9件套
1
10
主轴工具
主轴扳手
14mm、17mm开口扳手
2
11
材料
代木材料
练习加工使用
4
可选升级配件
序号
类型
名称
说明
数量
价格
1
传动
研磨滚珠丝杠
1204/1604研磨丝杠升级
3
$220
2
主轴
40000转主轴升级
800W功率，Φ65主轴直径
1
$140
3
刀夹
ER11筒夹套装
2/3/4/5/6/7/8mm
7
$25
4
方料夹具
A型自定心虎钳
可反转钳口，夹持50–75mm
1
$30
5
方料夹具
B型自定心虎钳
加宽钳口，夹持0–100mm
1
$140
6
圆料夹具
80mm四爪卡盘
手动拧紧，行程48mm
1
$60
7
圆料夹具
80mm三爪卡盘
机械卡盘，行程66mm，同心度更佳
1
$65
8
筒夹卡盘
ER40筒夹卡盘
高同心度，支持Φ4–30mm
1
$40
9
筒夹套装
ER40筒夹
6/8/10/12/15/18/20/25/28/30mm
10
$65
10
筒夹卡盘
ER50筒夹卡盘
支持Φ4–36mm
1
$40
11
筒夹套装
ER50筒夹
4–36mm任选，单价
1
$12
夹具方案
支持方料、圆料、牙科件及特殊加工夹具方案。
真空吸盘

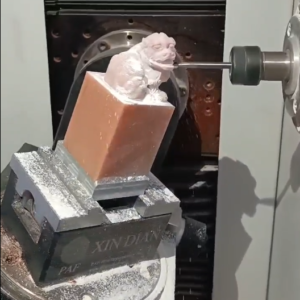

自定心虎钳

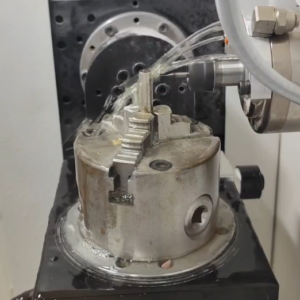

三爪卡盘

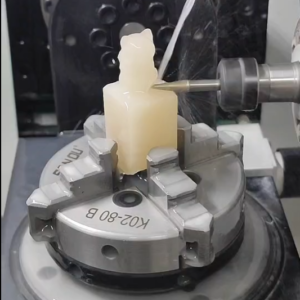

四爪卡盘

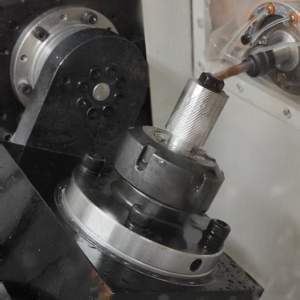

ER40/ER50筒夹

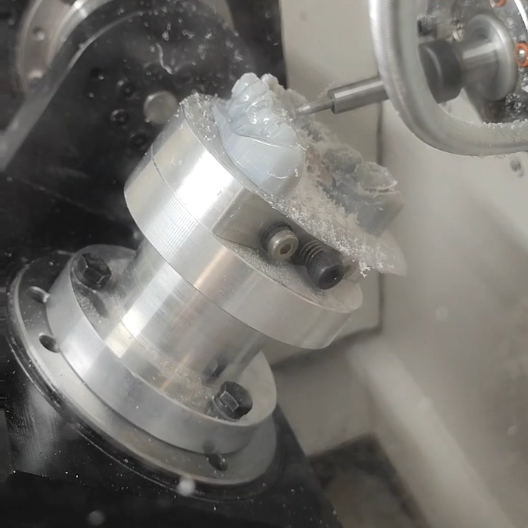

牙科卡盘
加工案例

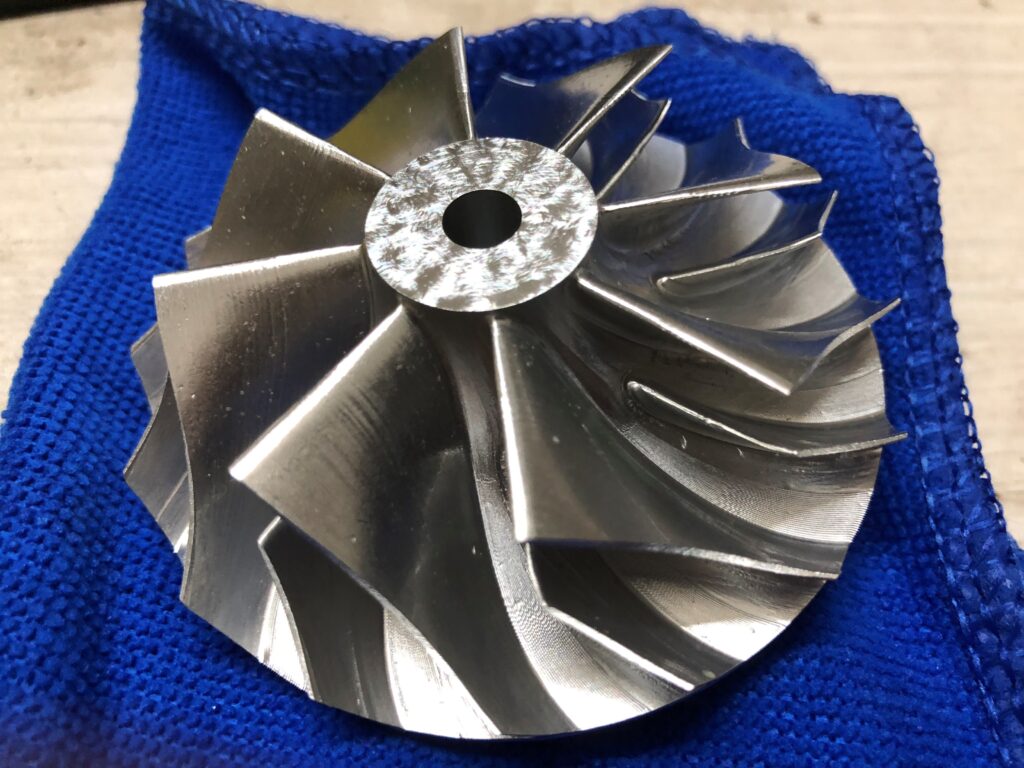

AL6063叶轮

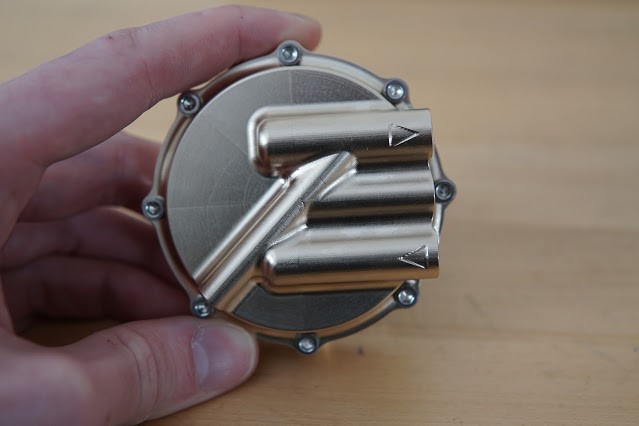

金属加工
立体雕刻
